Product Overview
Egy csomag csomagolás után megfelelőnek tűnhet, de egyetlen leesés kezelés során gyenge párnázást, rossz csomagolási geometriát vagy nem megfelelő termékvédelmet eredményezhet.

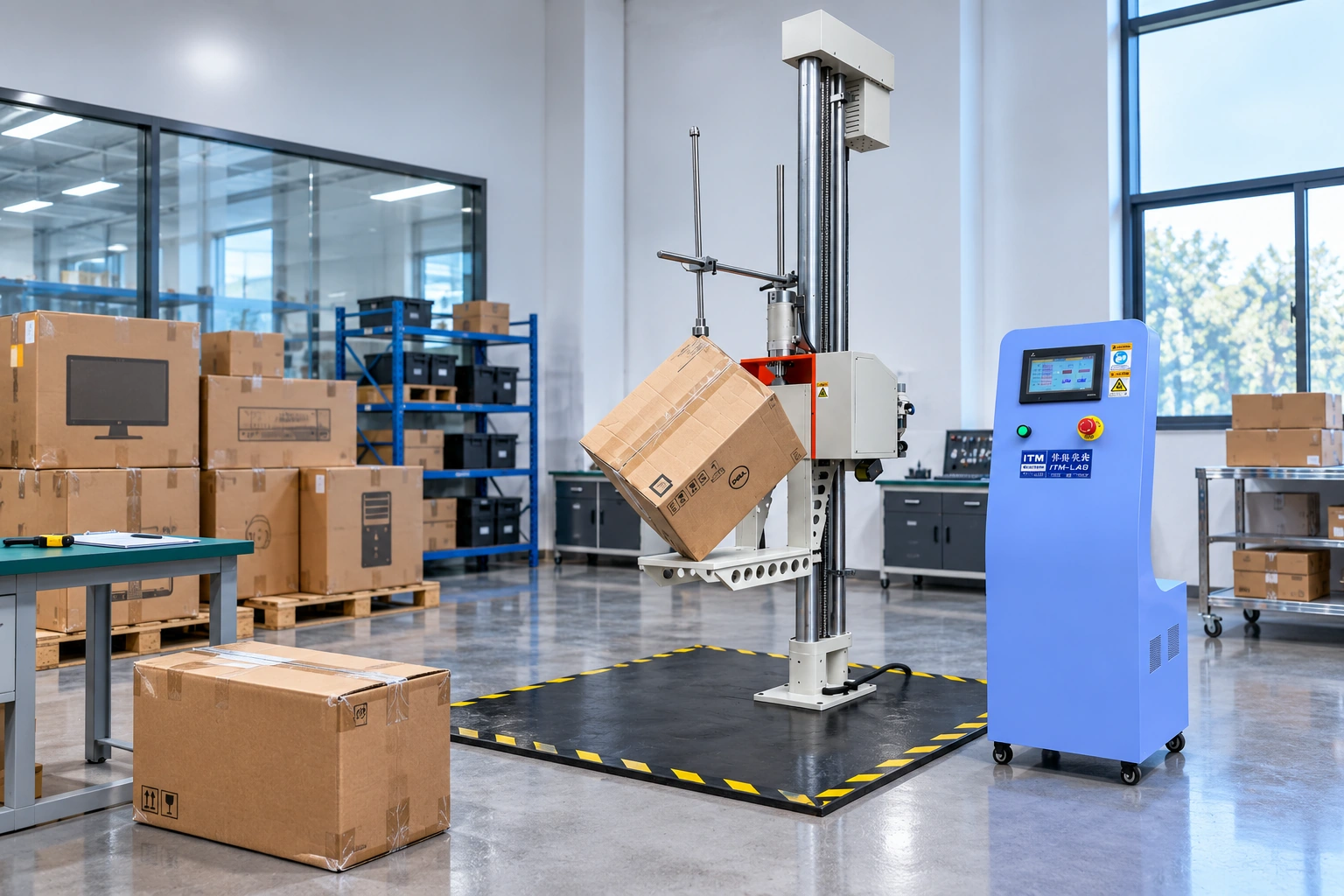

A RS-315PW / RS-320PW Packaging Drop Tester visszamutatja a kontrollált szabadesés-eséseket a csomagolt termék felületén, élén vagy sarkán. A programozható magasságpozicionálással és a gyorskidobó támogató karral ismételhető módot biztosít a csomagolás teljesítményének értékelésére, mielőtt a termékek bekerülnek a terjesztésbe.
válaszd a RS-315PW csomagokat 50 kg-ig és 1500 mm dropmagasságig, vagy a RS-320PW nehezebb csomagokra 80 kg-ig és 2000 mm-ig ejtési magasságoknál.
Első pillantással
| 300–2000 mm | Maximum 80 kg | Face · Edge · Corner | ≤±1 mm |
|---|---|---|---|
| Drop height | Max. Teszt betöltés | Drop orientációk | Magassághiba |
>Hogyan működik a csomagdobás teszt
Egy megbízható drop teszt nemcsak arról szól, hogy milyen magasra esik a csomag. A csomagnak a támaszt elég tisztán kell hagynia, hogy megőrizze a tervezett ütközési irányt.
A példányt először egy arc, él vagy sarok ejtésére helyezik el, majd a programozott magasságra emeljük. A kiengedéskor a támaszkar gyorsan lefelé mozog és távol a csomagtól, minimalizálva a zavarást, amikor a csomag szabadesésbe lép.
Az ütközés után vizsgáld meg a csomagot és a terméket sérülés után, majd helyezd át a mintát a következő szükséges ledobáshoz.
POSITION → ORIENT → SETTING HEIGHT → LIFT → RELEASE → FREE FALL → INSPECT
A rugós kioldó mechanizmus kifejezetten úgy lett kialakítva, hogy gyorsan elválik a csomag aljától anélkül, hogy feleslegesen megváltoztatná az előre beállított leejtési pozíciót.
Face, Edge vagy Corner?
Face Drop
Értékeli a választ a kiválasztott csomag lapos ütközésére.
Edge Drop
Az érintést egy csomag élére koncentrálja.
Corner Drop
Lokalizált hatást alkalmaz a kiválasztott sarkon.
Kontrollált csomag dropokra készült
Front, edge and corner positioning
Állítható támaszok tartják a csomagot a kívánt irányban a kibocsátás előtt.
≤±1 mm magasság pozicionálás
Panasonic szervóhajtás, SHIMPO bolygóreduktor és TBI golyócsavar pontos függőleges pozíciót biztosít.
Gyors, tiszta kiengedés
A rugós támogatott támasztó kar gyorsan visszahúzódik, hogy minimalizálja a leeső csomag zavarását.
Stabil függőleges mozgás
Két precíziós irányítóoszlop sima emelést biztosít és segít csökkenteni a nem kívánt mozgást.
OMRON + Mitsubishi control
Állítsd be az ejtési magasságot, nézd meg az aktuális pozíciót, és vezérlő reset, ejtési és emelő funkciókat az érintőképernyőről.
Stabil telepítés
Egy 16 mm megerősített acél alap merev alapot biztosít anélkül, hogy a gépet a laboratóriumi padlóhoz kellene rögzíteni.
Műszaki specifikációk
| Specification | RS-315PW | RS-320PW |
|---|---|---|
| Drop height | 300–1500 mm | 300–2000 mm |
| Test Orientation | Face / Edge / Corner | Face / Edge / Corner |
| Maximum Test Load | 50 kg | 80 kg |
| Maximális mintaméret | 800 × 600 × 800 | mm800 × 600 × 800 | mm
| Support Arm Size | 280 × 220 × 12 mm | 280 × 220 × 12 mm |
| Height error | ≤±1 mm | ≤±1 mm |
| Machine Dimensions | W1200 × D1700 × H2336 mm | W1200 × D1700 × H2836 mm |
| Machine Weight | 750 kg | 850 kg |
| Lift drive | Panasonic Servo + SHIMPO Planetáris Reducer | Panasonic Servo + SHIMPO Planetáris Reducer |
| Átvitel | TBI Ball Screw | TBI Ball Screw |
| Control | OMRON Touchscreen + Mitsubishi PLC | OMRON Touchscreen + Mitsubishi PLC |
| Power Supply | AC220V, 50Hz, 750W | AC220V, 50Hz, 750W |
A két modell ugyanazokat a maximális csomagméreteket és vezérlőarchitektúrát osztja meg. A fő választási különbség a szükséges csomag súlya és ejtési magassága.
Drop Test Standards
- ASTM D5276
- ISO 2248
- Alkalmazandó ISTA teszteljárások
- Ügyfél által meghatározott csomagolási ledobási teszteljárások
Az eredeti berendezésspecifikáció a gépet csomagolásra és szállító konténer-drop tesztelésre szánt módon azonosítja, és azt állítja, hogy az ASTM csomagolási ejtőteszt berendezés követelményei szerint tervezték.
Az ejtési magasságot, orientációt, sorrendet és esések számát a vonatkozó teszteljárás és csomagspecifikáció szerint kell kiválasztani.
Mit tudsz értékelni?
Egy csomag dobásteszt többet is megtudhat, mint hogy a doboz láthatóan sérült-e.
Package protection
A csomagolás továbbra is védi a terméket az ütközés után?
Teljesítménypárnázás
A párnázó rendszer elegendő védelmet nyújt a csomagolt terméknek?
Package integrity
A doboz, záró és belső csomagolás érintetlen marad a megadott leejtések után?
Orientation sensitivity
A csomagolt termék sebezhetőbb az arc-, él vagy sarok ütközésének?
Az eredmények felhasználhatók csomagolás fejlesztése, tervezési ellenőrzés és szállítással kapcsolatos minőségértékelés során. Az eredeti specifikáció kifejezetten a csomag drop-teszt eredményeit hasznos bemenetként helyezi el a csomagtervezés párnázásához.
Tipikus csomagok
Fogyasztói elektronika · Háztartási gépek · Ipari alkatrészek · E-kereskedelmi szállítmányok · Hullámos dobozok · Szállítási csomagok
RS-315PW vagy RS-320PW?
Nem szükséges a nagyobb modell, pusztán azért, mert maga a csomag nagy. Kezdjük két kérdéssel:
Milyen nehéz a tesztcsomag?
Mi a legmagasabb szükséges leejtési magasság?
| RS-315PW | RS-320PW | |
|---|---|---|
| Maximális ejtési magasság | 1500 mm | 2000 mm |
| Maximális tesztterhelés | 50 kg | 80 kg |
| Maximális mintaméret | 800 × 600 × 800 mm | 800 × 600 × 800 | mm
Válassza az RS-315PW-t, ha:
A csomagod ≤50 kg, és a szükséges ejtési magasság nem haladja meg 1500 mm.
Válassza az RS-320PW-t, ha:
A teszt megköveteli a leejtési magasságot 1500 mm felett, vagy a csomagolt termék súlya meghaladja az 50 kg-ot, egészen a gép határaiig: 2000 mm és 80 kg.
Konfiguráld a csomag ledobási tesztjét
Mielőtt gépet ajánlanánk, általában ismernünk kell a csomagot – nem csak a szabványos számot.
| Mondd el nekünk | Példa |
|---|---|
| Csomag mérete | L × W × H |
| Test Weight | Csomag + termék |
| Drop height | mm |
| Impact Orientation | Face / Edge / Corner |
| Drop Sequence | Szükséges sorrend |
| Drop | számMintánként |
| Test Standard | ASTM / ISO / ISTA / Belső eljárás |
Ha már van ügyfélteszt specifikációd, küldd el a lekérdezéssel együtt. Ellenőrizhetjük a szükséges magasságot, terhelést, tájékozódást és gép konfigurációját az idézet előtt.
Request a Configuration & Quote
Küldd el nekünk a csomag méreteit, teszt súlyát, szükséges ejtési magasságát, becsapódási orientációkat és teszteljárást.
ITM-LAB a megfelelő RS-315PW vagy RS-320PW konfigurációt ajánlja.
Képes ugyanaz a gép arc-, él- és sarokejtést végrehajtani?
Igen. A csomagtartó elrendezés úgy van tervezve, hogy a példányt mindhárom irányba helyezze el.
Megváltoztatja a támogató kar a csomag irányát, amikor megjelenik?
A kiszabadítási mechanizmus úgy van tervezve, hogy gyorsan lefelé és távolabb mozogjon a csomagtól. Célja, hogy minimalizálja az előre beállított orientáció interferenciáját, amikor a szabad esés megkezdődik.
Csak egy 1200 mm-es dropra van szükségünk. Melyik modellt válasszunk?
A drop magasság önmagában nem elég a döntéshez. Ha a csomag a 50 kg határon belül van, az RS-315PW általában 1200 mm-es igényt fed le. A csomag méretét és a teljes teszteljárást még mindig ellenőrizni kell a végső kiválasztás előtt.
A tesztert kell a padlóhoz csavarozni?
A gép szabványos specifikációja szerint a no. A gép
Ellenőrizheted a tesztstandardunkat, mielőtt modellt választunk?
Igen. Küldd el a szabványt vagy az ügyfél teszteljárását a csomag méretével és teszt súlyával. Összehasonlíthatjuk a szükséges leesési feltételeket a gép konfigurációjával az idézés előtt.
