Product Overview
A RS-DP-04-2A Automatikus Ismétlődő Ejtőteszter okostelefonok, tabletek és hordozható elektronika ismétlődő, alacsony magasságú ejtési tesztjére készült.
dual független tesztállomással, 6tengelyes robotkezeléssel és 14 mintás automatikus betöltéssel a rendszer automatikusan végez programozott többoldalú ejtési sorozatokat minimális kezelői beavatkozással. Szimulálja az ismétlődő fényütközéseket vízszintes felületre, hogy
Egy pillantás
| 2 Állomások | 14 Minták | 5–300 mm | 1–30 Drops/min |
|---|---|---|---|
| Független tesztelés | Automatikus betöltés | Drop height | Tesztsebesség |

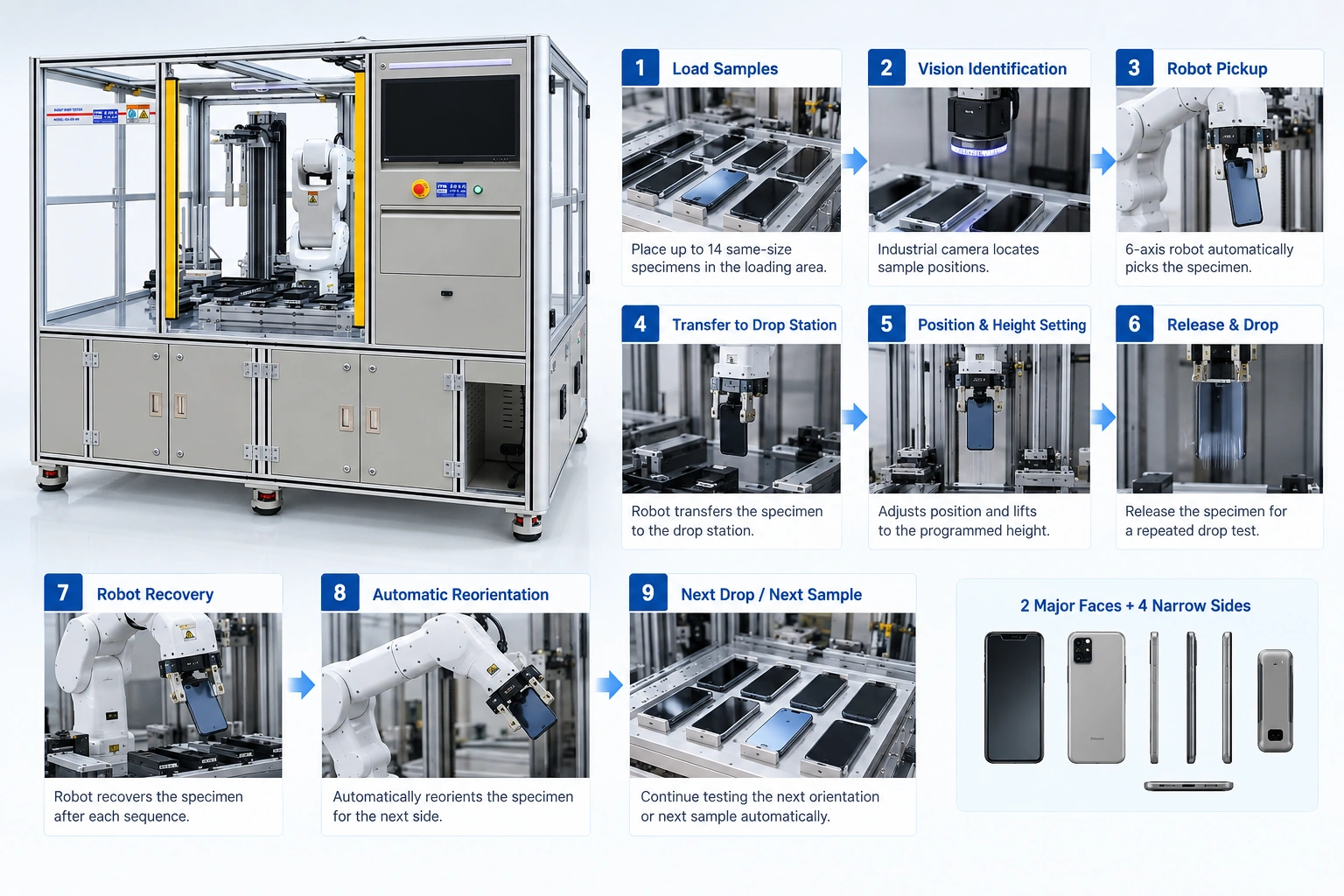

Munkaelv
töltsd fel 14 azonos méretű példányokat, és állítsd be az ejtési magasságot, orientációt, sorrendet és ejtési számot. A látórendszer helyreállítja a mintát, míg a 6tengelyes robot automatikusan kezeli a felvételt, áthelyezést és az átirányítást.
Az ejtőmechanizmus pozícionálja a mintát, felemeli a programozott magasságra, és kiengedi az ütközési felületre. Minden szekvenciát követően a robot visszanyeri a mintát, és előkészíti a következő orientációt vagy mintát.
LOAD → AZONOSÍTÁS, →→ POZÍCIÓ KIVÁLASZTÁSA → DROP → RECOVERY → ÚJRAORIENTÁL → ISMÉTLÉS
Főbb jellemzők
- Dual Independent Stations
Két független állomás támogatja az automatikus tesztelést egyidejűleg.
- 6-tengelyes robotkezelés
Automatikus pickup, átvitel, átirányítás és mintacsere csökkenti a kézi kezelést.
- >14-Sample Automatic Testing
betöltés 14 azonos méretű példány szekvenciális ismétlődő ejtőteszthez.
- Automatic Multi-Side Testing
Automatikusan teszteli két fő arcot és négy keskeny oldalt a programozott sorrend szerint.
- Vonalkód / QR kód nyomon követése
Azonosítja az egyes mintákat, és összekapcsolja azokat a megfelelő tesztadatokkal.
- Test Resume & Data Recovery
Megszakított tesztek folytathatók a rögzített orientáció és drop-count, opcionális szerverintegrációval az RJ45-ön keresztül.
Műszaki specifikációs
| Item | Specification |
|---|---|
| Model | RS-DP-04-2A |
| Tesztállomások | 2 független állomások |
| Minta kapacitás | 14 példány |
| Test Orientation | 2 fő arc + 4 keskeny oldal |
| Maximális példánysúly | 2 kg |
| Max. Példányméret | W200 × D110 × H12 mm |
| Drop height | 5–300 mm |
| Drop height error | ±1 mm |
| Test Speed | 1–30 drops/min* |
| Drop Medium | Fa board |
| Drop Counter | 1–999,999 |
| Air Supply | ≥0.6 MPa |
| Machine Dimensions | W2200 × D1580 × H1850 | mm
| Machine Weight | Kb. 1000 kg |
| Power Supply | AC220V, 35A |
100 mm alatt legfeljebb 30 drop/min; 100 mm felett legfeljebb 20 drop/min.
Tesztszabványok
- IEC 60068-2-31:2008
- GB/T 2423.7-2018
- YD/T 1539-2019
- JIS C 0044
- Gyártó / Ügyfél által meghatározott ismétlődő ledobási teszteljárások
A teszt módszerét és feltételeit a termékspecifikáció és az ügyfél követelményei szerint kell megerősíteni.
Tipikus alkalmazások
Okostelefonok · Tabletek · E-olvasók · Elektronikus szótárok · Hordozható terminálok · Kis fogyasztói elektronika
Alkalmas ismétlődő leállítási tesztelésre, házállóképesség-értékelésre, belső szerkezeti hatásvizsgálatra és gyártási megbízhatóság ellenőrzésére. Az eredeti specifikáció kifejezetten az okostelefonokat, e-könyveket/e-olvasókat és elektronikus szótárokat jelöli céltermékként.
Product Traceability
vonalkód vagy QR-kódos azonosítás összekapcsolhatja minden mintát a teszt orientációjával és cseppülési számával. A megszakított tesztek a rögzített tesztstátuszból folytathatók, ahelyett, hogy újraindítanák a teljes sorozatot.
A teszt orientációja, ideje és cseremek száma feltölthető szerverre RJ45 integráción keresztül, amikor a szükséges kommunikációs protokoll konfigurálódik.
SZKENNELNI → TESZT → RECORD → RESUME → UPLOAD
Konfiguráld a teszted
Konfigurációhoz és idézéshez kérjük, megadja:
| Requirement | Information |
|---|---|
| Product | Okostelefon / Táblagép / Egyéb |
| Dimensions | W × D × H |
| Weight | g / kg |
| Drop height | mm |
| Orientation | Face / Side / Other |
| Drop Count | Esik orientációnként |
| Test Speed | Drops/min |
| Batch mennyiség | Példányok száma |
| Azonosítás | Barcode / QR Code / None |
| Teszteljárás | Ügyfélspecifikáció |
Konfiguráció és idézet kérése
Küldd el nekünk a product méreteit, súlyát, ejtési magasságát, orientációját és esésszámát. Az ITM-LAB értékeli a megfelelő tesztkonfigurációt.
Milyen termékeket lehet tesztelni az RS-DP-04-2A-val?
Elsősorban okostelefonokra és hasonló hordozható elektronikai eszközökre, beleértve tableteket, e-olvasókat és elektronikus szótárokat is tervezik. A cél az ismétlődő, alacsony magasságú ütközések reprodukálása, valamint a ház és a belső szerkezet tartósságának ellenőrzése.
Ez ugyanaz, mint egy hagyományos szabadesés-esés-eséstesztelő?
No. Az RS-DP-04-2A ismétlődő alacsony magasságú eséstesztre készült, állítható magassággal: 5–300 mm. Jobban alkalmas ismételt leszállási vagy könnyű ütéses tesztekre, mint a hagyományos magasabb magasságú szabadesés-tesztek.
Szükségünk van operátorra minden csepphez?
No. Miután a minták és a tesztszekvenciák elkészültek, a gép automatikusan kezeli az ismétlődő folyamatot. A robot felveszi a mintát, átszállítja a tesztállomásra, és szükség esetén megváltoztatja a tájékozódását.
Hány telefont tölthetünk be egyszerre?
A szabványos betöltési terület 14 azonos méretű példányt tartalmaz. Ezután a gép a programozott sorozat szerint dolgozza fel őket.
Mindkét tesztállomás működhet önállóan?
Igen. Van két önállóan irányított állomás, így minden állomás saját tesztműveletet végez. Ez akkor hasznos, ha sok ismétlődő ejtés szükséges.
Automatikusan meg tudja változtatni a dobás irányát?
Igen. A szabványos konfigurációban a gép automatikusan tesztelheti két fő lapot és négy keskeny oldalt. A 6 tengelyű robot kezeli a mintát, ha tájékozódásra van szükség.
Mi történik, ha egy hosszú teszt megszakad?
A rendszer támogatja a vonalkód/QR azonosítást, és megtartja a példány korábbi tesztirányát és ejtési számát. Ez lehetővé teszi, hogy a megszakított teszt a rögzített ponttól kezdve folytatódjon, ahelyett, hogy újrakezdené.
Termékünk eltér a hagyományos okostelefonoktól. Be tudod állítani a gépet hozzá?
Küldd el nekünk a minta méretei, súlya, szükséges ejtési magassága, orientációk és esések száma. Először ellenőrizhetjük, hogy a szabványos RS-DP-04-2A konfiguráció megfelelő-e, és meghatározhatjuk, milyen szerelvény- vagy kezelési beállításokra van szükség.
