"408 L-es hőmérséklet- és páratartalom kamrára van szükségünk."
Ez egy gyakori kiindulópont egy RFQ esetén. De a 408 L meglepően keveset árul el arról, hogy a kamra valóban elég nagy-e.
Vegyünk egy 420 × 300 × 180 mm méretű vezérlőt. Egy egység kicsinek tűnik egy 408 literes munkatérhez képest. Négyet helyezel egy állványra, hozzáadsz tápkábeleket, termopárokat és távolságot a légvisszatérő út körül, és a méret kérdése teljesen megváltozik.
Van egy másik probléma. Ha ez a négy vezérlő áramot kap, és egy alacsony hőmérsékletű teszt során 450 W-ot bocsát ki, a munkaterület már nem az egyetlen probléma. A hűtőkapacitás terhelés alatt is számít.
Chamber volume hasznos katalógusszám. Ez nem egy terhelési specifikáció.
Ez a különbség számít, akár egy kompakt 100 L környezeti kamrát hasonlítasz-e össze, akár 225 L-től 408 L-re váltunk, vagy arról, hogy egy 800 L vagy 1000 L kamra indokolt-e.

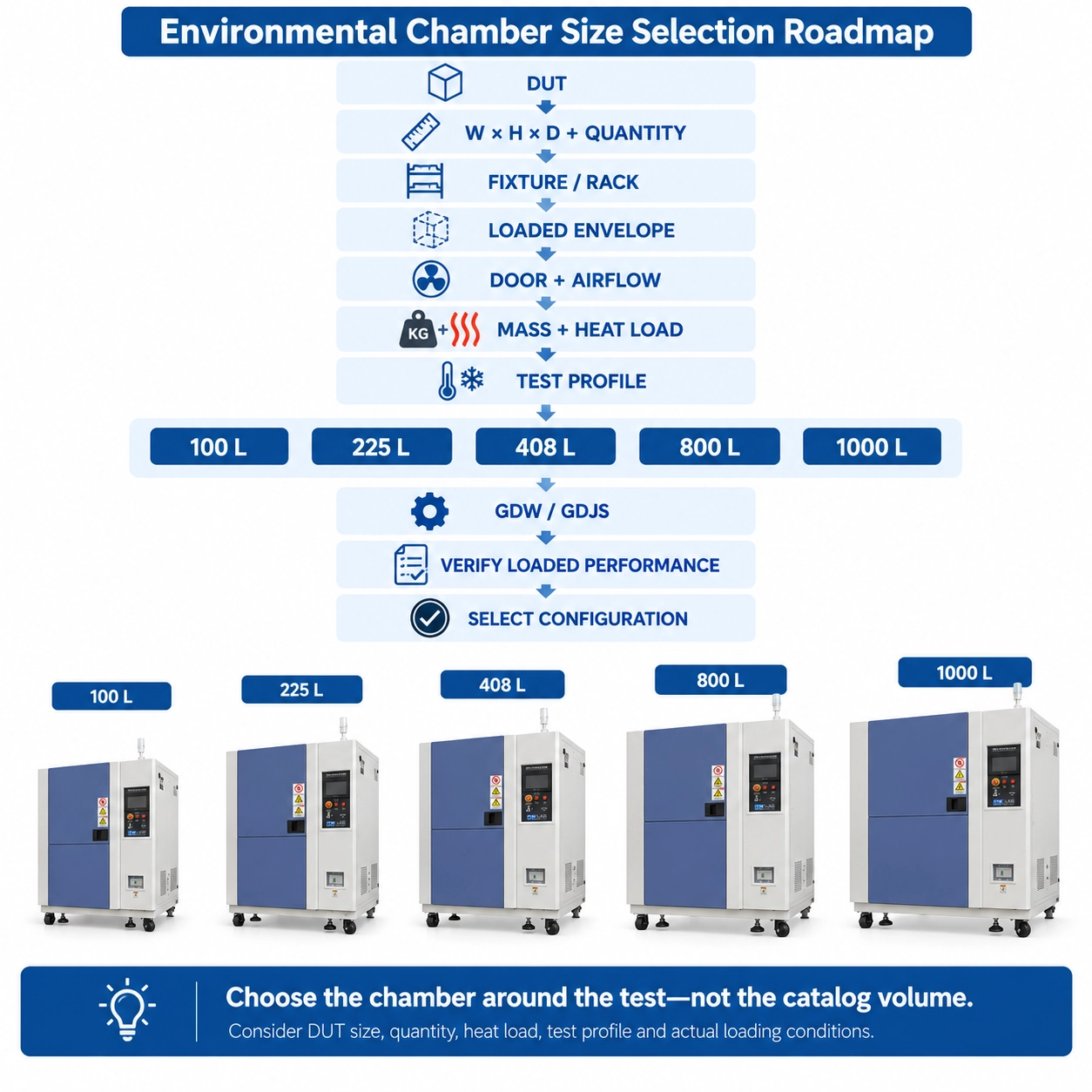

Ez az útmutató összehasonlítja ezeket a gyakori környezeti kamra méreteket gyakorlati beszerzési és mérnöki szempontból: mi változik valójában, ahogy a kamra nagyobb, mi kéne egy mérettel felfelé mozdulni, és mit nem oldhat meg egy nagyobb kamra.
100L vs 225L vs 408L vs 800L vs 1000L: Gyors összehasonlítás
Nincs fix szabály, amely egy adott terméket adott kamra térfogathoz rendelne. Ennek ellenére ez az összehasonlítás hasznos első szűrési lépésként.
| Kamra mérete | Általában logikus, haha... | Gondold újra, ha... |
|---|---|---|
| 100 L | Egy kompakt DUT, egyszerű lámpatest és alacsony kábelsűrűség | A DUT vagy fixture kezd uralni a munkaterületet |
| 225 L | Kis összeállításokhoz több beállítási és keringési hely szükséges | Multi-DUT betöltés zsúfolttá | válik
| 408 L | Fixture-ek, rackek vagy több DUT-nak nagyobb rugalmasságra van szüksége az elrendezéshez | A csomag elrendezése vagy DUT lábnyoma lesz a korlát |
| 800 L | Nagyobb összeállítások vagy batch tesztelés indokolja a további munkaterületet | A kamra nagy része kihasználatlan | maradt
| 1000 L | Nagy állványok, integrált termékek vagy magas példányszámok megkövetelik ezt | Főként jövőbeli biztosításként választják | ki
A fontos kérdés nem az:
Melyik kamra nagyobb?
Ez következik:
Milyen tesztkövetelmény kényszerít arra, hogy a következő méretre válts?
liter megmutatja a volumet. Nem mondják meg, hogy illeszkedik.
Egy kamra névleges kapacitása a belső térfogatán alapul:
Belső szélesség × belső magasság × belső mélység
Ez a szám hasznos. Lehetővé teszi, hogy egy 100 L-es kamrát meg tudj különböztetni a 408 L-es vagy 1000 L-es rendszertől.
De a számítás valami fontosat rejt el: shape.
Egy magas, keskeny munkatér és egy széles, sekély munkatér hasonló térfogatú lehet, miközben nagyon eltérő termékeket fogad el.
Tegyük fel, hogy a DUT egy magas elektronikai szerkezet, amelyet függőlegesen szereltek. A belső magasság meghatározhatja, hogy egyáltalán működik-e a kamra.
Cseréld le széles lámpalemezre, és a szélesség lesz a korlátozó dimenzió.
Egyik probléma sem látható a literes értékből.
Komoly környezeti kamra méretválasztáshoz válts a következőkről:
408 L
to:
Internal W × H × D
minél hamarabb.
A dimenziók, amiket a vevők gyakran elfelejtik: ajtó nyílása
Van még egy bökkenő: az ajtó.
A belső dimenziók megmondják, hogy létezhet-e betöltött DUT a munkaterületen belül.
Az ajtó nyílása megmutatja, hogy el tudod-e juttatni.
Például:
Belső munkaterület: 800 × 800 × 800 mm
Beépített lámpa: 700 × 650 × 600
Papíron van hely.
De ha a használható ajtónyitás csak:
600 × 700 mm
a betöltési koncepciónak már problémája lehet.
Ez különösen fontos merev állaknál, akkumulátor összeállításoknál és olyan termékeknél, amelyeket nem lehet szabadon forgatni a töltés során.
100L vs 225L: Amikor a kicsi elkezd zsúfolt
lenniA 100 L környezeti kamra teljesen alkalmas lehet egy kompakt teszthez.
Gondolj egy kis szenzorra, csatlakozó egységre, PCB-re, elektronikus modulra vagy anyagmintára, amelyet egy egyszerű lámpatestbe szereltek.
Ha a terméknek bőven van szabad helye, és a teszthez csak néhány kábel szükséges, kevés mérnöki értéke van több száz liter használatlan munkaterület megvásárlásának.
A helyzet megváltozik, amikor a kamra zsúfoltnak kezd tűnni.
És a "zsúfolt" nem egyszerűen azt jelenti, hogy a DUT falhoz ér.
Egy 100 L-es kamra továbbra is normálisan záródhat, miközben kevés helyet hagy szerelő lámpatest, kábel vezetés, termopárok, több DUT vagy légáramlás számára.
Itt válik hasznossá a 225 L váltás.
A plusz kapacitás nem értékes, mert a 225 L eleve jobb, mint a 100 L. Értékes, ha megoldja egy adott terhelési korlátot.
Gyakorlati módja a 100 L-től 225 L-ig tartó lépés értékelésére:
Fér be a DUT?
Ha igen:
Fér be a DUT és a lámpa?
Ezután:
El tudnak férni anélkül, hogy a légáramlási útvonalat nem zsúfolnák?
És végül:
Könnyen be lehet tölteni, vezetékezni és szervizelni a beállítást?
Ha a válasz "alkalt" színűvé válik, a kisebb kamra valószínűleg már nem ad elég munkatéret.
Másrészt egy valóban kis DUT egyszerű lámpatestben nem válik automatikusan jobb tesztnek, mert egy 225 L-es kamrában
helyezik.225L vs 408L: A fontos lépés
Sok elektronikai és alkatrészlaboratórium számára érdekesebb, hogy összehasonlítsa az 225 L és 408 L között.
Egy 225 L-es kamra kényelmesen kezeli egy összeállítást.
Ezután a teszt terv megváltozik:
Négy példányra van szükségünk egy futáson.
Vagy:
Az ügyfél megköveteli, hogy a termék a tényleges működési irányába legyen szerelve.
Vagy:
Egy rozsdamentes acél szerelvényt és több támos csatlakozást is hozzáadtunk.
Most már nem az a kérdés, hogy egy termék megfelel-e.
Az az, hogy a complete tesztbeállítás illeszt-e.
Ez az a pont, ahol egy 408 L környezeti kamra praktikusabbá válhat.
A további munkatér több rögzítőhely-távolságot, több betöltési lehetőséget, könnyebb kábelvezetést és nagyobb helyet biztosíthat a minták körül.
Egy kamrát is rugalmasabbá tehet, ha egy R&D laboratórium több termékcsaládot kezel, nem pedig egy fix DUT-ot.
De egyik előnye sem garantált a 408-as szám.
Még ellenőrizni kell a tényleges belső méreteket és a betöltési elrendezést.
Ezért:
225 L → 408 L
mérnöki döntésnek kellene lennie, nem csupán a következő bejegyzésnek a katalógusban.
A 90.7L példa: Miért téveszthet a DUT volumen
Itt kezd el lebontani a liter alapú méretezés.
Tegyük fel, hogy egy autóipari elektronikai projektnek négy azonos vezérlője van.
Minden DUT méri:
420 × 300 × 180
mmAz aritmetika egyszerű.
Egy DUT esetén:
420 × 300 × 180 mm = 22,68 L
Négy DUT esetén:
22,68 × 4 = 90,72 L
Kísértő az indoklás:
Négy termék mindössze körülbelül 91 litert foglal el. Ezért egy 225 literes kamra elegendőnek kellene lennie.
Ez a következtetés korai.
Azok a 90,72 L csak a termékházakat írják le.
Most adjuk hozzá a racket.
Hozzáadj távolságot a vezérlők között.
Hozzáadj tápegységet és jelcsatlakozókat.
Kábelhajlítás sugarát adj hozzá.
Termopárok hozzáadása.
Hozzáférés hagy a telepítéshez.
Hagyj akadálytalan keringési útvonalat.
Ellenőrizze, hogy a teljes rack át tud-e átjutni az ajtón.
Most adj hozzá még két információt:
Teljes DUT + lámpatesttömeg: 32 kg
Maximális élő hőterhelés: 450 W
Az eredeti 90,72 L számítás nem lett matematikailag tévedve.
Egyszerűen nem válaszol a mérnöki kérdésre.
90,7 L termék nem felel meg 90,7 L kamra követelménynek.
Egy DUT-kamra térfogatarány hasznos lehet egy nyilvánvalóan alulméretezett kamra elutasításához. Nem hagyhatja jóvá a végleges kamra konfigurációt.
A terheléses burkolat, a DUT szabad és légáramlás mélyebb magyarázatáért lásd útmutatónkat a Hogyan méretezhetsz egy környezeti tesztkamrát a DUT-hoz.
408L vs 800L: A probléma mérete vagy az áteresztőképesség?
Amint eléred a 408 L vs 800 L környezeti kamara-döntést, általában elég egyértelmű kell lennie az előrelépés okának.
Néha a DUT egyszerűen túl nagy.
De nem mindig.
Az egyik legerősebb ok egy 800 L-es kamra megfontolására teszt áteresztőképesség.
Tegyük fel, hogy egy környezeti tesztprofil 48 órát vesz igénybe.
Ha a validált 408 L terhelési elrendezés négy DUT-ot tartalmaz, 48 óránként négy példányt tesztelhetsz.
Ha egy megfelelően konfigurált 800 L-es kamra ugyanezen feltételek mellett nyolc példányt tud befogadni, a nagyobb munkaterület csökkentheti a tesztfutások számát.
Ez fontosabb lehet, mint bármely egyes termék fizikai mérete.
De nem feltételezheted:
2× kamra térfogat = 2× példánykapacitás
A betöltés nem skálázódik ilyen szépen.
Tizenkét azonos DUT egy széles rétegben elrendezhető, több polcon elosztva, vagy egy dedikált szerelvény állványba szerelhető.
A termékek száma nem változott.
A szükséges szélesség, magasság, mélység és légáramlási útvonal szükséges.
Ezért egy egyszerű betöltési vázlat gyakran hasznosabb a kamra kiválasztásánál, mint egy másik kapacitásszámítás.
Mikor van értelme egy 1000L környezeti kamra?
A 1000 L környezeti kamra akkor kezd értelmet nyerni, amikor valódi szükség van a további munkaterületre.
Ez lehet:
- a large integrated product,
- egy jelentős szerelvény vagy rack,
- több nagy példány,
- magas példányszám,
- vagy egy termékcsalád, amelynek egyértelműen meghatározott jövőbeli dimenziói.
Nincs semmi baj azzal, ha ésszerű bővítési marginált engedélyezik.
A probléma az, hogy a kamra méretét biztosítsunk egy meghatározatlan jövő ellen.
"Ma 408 L-re van szükségünk, de vegyünk 1000 L-t, ha később nagyobb kell."
Talán. De mi az a "nagyobb"?
Ha a következő termékgeneráció már várhatóan 450 mm-ről 700 mm-re fog nőni, az hasznos mérnöki információ.
Ha a teszttervek várhatóan négyről tizenkét példányra lépnek egy tételenként, az is hasznos.
Ha senki sem tudja, milyen lesz a jövőbeli DUT, a plusz kapacitás egyszerűen használhatatlan munkaterületté válhat.
Egy nagyobb kamra is befolyásolja a nagyobb telepítési döntést: a gép lábnyoma, közüzemi szolgáltatások, fűtési és hűtési követelmények, valamint a ragatartási ergonómia mind megfontolható.
Nagyobb akkor hasznos, ha a teszt nagyobbra van szükség.
Nem csak azért, mert nagyobb létezik.
Egy nagyobb kamra nem ad automatikusan több tesztlehetőséget
A munkatér és a kamra teljesítménye összefügg, de nem ugyanaz
.Valójában három különböző kérdés létezik.
1. Tér
Illeszkedik a teljes beállítás?
Ez magában foglalja:
DUT méretek · Mennyiség · Lámpatest / állvány · Betöltési orientáció · Ajtónyitás · Légáramlás távolsága
2. Hőtömeg
Mennyi anyagot kell melegíteni vagy hűteni a kamrának?
Ez magában foglalja:
DUT tömeg + fixture tömeg
40 kg-os fém szerkezet és egy 5 kg-os műanyag ház hasonló térfogatot foglalhat el. Nem reagálnak ugyanúgy a hőmérséklet-átmenetre.
3. Élő hőterhelés
Termel-e a DUT működés közben?
Egy elektromos elektronikai egység folyamatosan 200 W, 450 W, 800 W vagy annál többet bocsáthat ki a terméktől függően.
Ezt a hőt a teszt során kell kezelni.
Ez különösen fontos alacsony hőmérsékleten.
Vegyünk két tesztbeállítást, amelyek azonos külső dimenziókkal rendelkeznek.
Setup A:
20 kg áramtalan fém összeállítás
Setup B:
20 kg meghajtású elektronikai egység, 800 W
Ugyanazt a helyet foglalják el.
Nem ugyanazt a hőigényt követik.
Hasonlóképpen, a 408 L-ről 800 L-re való átlépés megoldja a workspace problémát. Önmagában nem bizonyítja, hogy a rendszer képes −40°C-ot tartani, miközben eltávolít egy 800 W élő hőterhelést.
A kamra konfigurációját ellenőrizni kell a tényleges tesztfeltétellel ellenvetni.
Ha a hőmérséklet-átmeneti sebesség is része a követelménynek, akkor külön hasonlítsuk össze, ahelyett, hogy feltételeznéd, hogy a kamra névleges mérete határozza meg a rámpa teljesítményét. A 5°C/min vs 10°C/min vs 15°C/min Temperature Ramp Rate útmutatónk részletesebben magyarázza ezt a választást.
Öt ellenőrzés, mielőtt kamra méretét választanád
Ha szűkítetted a választást talán 225 L vs 408 L-re, vagy 408 L-re és 800 L-re, hagyd abba egy pillanatra a literek összehasonlítását.
Ellenőrizze inkább ezeket az öt elemet.
1. Belső dimenziók
Kezdjük a teljes betöltött borítékkal:
szélesség × magasság × mélység
Nem csak a termékház.
Ha van rack, add fel. Ha egy csatlakozó 80 mm-rel nyúlik, tedd bele. Ha a kábel nem tud azonnal 90 fokos hajlítást csinálni, engedd meg azt is.
2. Ajtó megnyitása
A összeszerelt tesztrendszer tényleg be tud jutni a kamrába?
Ha a lámpatestet belül szerelik össze, van elég hozzáférés a telepítéshez?
Egy nagyobb munkatér egy kisebb nyílás mögött teljesen megváltoztathatja a betöltési tervet.
3. Légáramlási útvonal
Egy DUT fizikailag is befér, és mégis rossz terhelés lehet.
Nagy, sík felületek, sűrű állványok és szilárd szerelvénylemezek korlátozhatják a keringést. Ezért a fix "DUT elfoglalhatja a kamra térfogatának X%-át" szabály csak egy szűrési rövidítés.
Geometria számít.
4. DUT + fixture mass
Ne csak a termék súlyát idézze, ha nehéz lámpatest marad a kamrában.
Egy 12 kg-os DUT, amelyet egy 25 kg-os lámpatestre szerelnek, nem 12 kg-os tesztterhelés.
Ez egy 37 kg-os terhelésű rendszer.
5. Élő hőterhelés
A teljesítményalapú teszteléshez a maximális várható hőeloszlást wattban.
Ne feltételezze, hogy a 800 L választása automatikusan megoldja az aktív hőterhelési problémát.
Ez teljesítményellenőrzést igényel.
A kamra méretéből GDW / GDJS konfigurációig
Miután a munkaterületi követelményt szűkítették, a következő kérdés az, hogy milyen környezetet kell létrehoznia a kamrának.
ITM-LAB konfigurációnál az alapvető megkülönböztetés egyszerű.
Hőmérséklet-tesztelés
GDW Hőmérséklet-tesztkamra
Konfigurálható hőmérséklet-tartományok a következők:
−20°C / −40°C / −70°C to +150°C
Hőmérséklet + páratartalom tesztelés
GDJS Hőmérséklet- és páratartalom-tesztkamra
Hőmérséklet-páratartalom alkalmazásaihoz a szükséges hőmérsékletet és a RH profilt együtt kell meghatározni.
Ezen a ponton a berendezéskérés sokkal hasznosabbá válik.
helyett:
"Quote 408 L kamra."
lehet, hogy a következők vannak:
408 L class workspace
−40°C to +150°C
20–98C % RH
4 powered DUTs
32 kg DUT + fixture mass
450 W maximális hőterhelés
Most a kamra konfigurációja egy tényleges tesztkövetelmény alapján értékelhető.
Dolgozott példa: 225L, 408L vagy 800L?
Térjünk vissza a négy autóvezérlőhöz.
DUT: Elektronikus vezérlőmodul
Dimenziók: 420 × : 300 × 180 mm egy
Mennyiség: 4
Szerelvény: Rozsdamentes acél rack
Feltöltött tömeg: 32 kg
Strong data-start="15100" data-end="15112" Üzemelve: Yes
Maximum hőterhelés: 450 W
Hőmérséklet: −40°C – +85°C
Páratartalom: 85% RH tartózkodás szükséges
Már tudjuk, hogy a négy meztelen szorzat nagyjából elfoglalja a következő helyeket:
90.72 L
Ez nem válaszol meg a kamra méretű kérdésre.
Működhetne a 225L?
Lehetséges.
Először az összes négy DUT-ot vázoljuk fel.
Ha széles, egyrétegű elrendezésre van szükség, a belső szélesség és mélység korlátozóvá válhat. Ha két polcot használnak, a magasság és a polcok közötti áramlás fontosabbá válik.
Ezután add hozzá a racket és a kábeleket.
A válasz a betöltött borítéktól függ.
Mi változik 408L-nél?
Egy 408 L konfiguráció gyakorlatilag nagyobb távolságot biztosíthat a rack körül, könnyebb kábelvezetést és nagyobb terhelési rugalmasságot.
De ezt még ellenőrizni kell a tényleges belső dimenziókkal szemben.
Szükséges-e 800L?
Nem automatikusan.
Ha mind a négy DUT kényelmesen illeszkedik a tervezett 408 L konfigurációba, és a terheléses teljesítmény megfelelő, a plusz munkaterület nem feltétlenül oldja meg a jelenlegi igényt.
Ha a laboratórium nyolc vagy tizenkét DUT-t tesztelhet futásonként, akkor érdemes lehet egy 800 L-es konfiguráció értékelése az áteresztőképesség szempontjából.
Tehát a kiválasztási út nem a következő:
90,72 L DUT → Válasszuk a következő elérhető kamrát 90,72 L
felettEz következik:
DUT → betöltési elrendezés → fixture → Loaded W × h × d → ajtónyitás → légáramlás → tömeg → hőterhelés → környezeti profil → jelölt kamra
Ez sokkal védhetőbb módja a környezeti kamra kiválasztásának.
Milyen méretű környezeti kamrá van szükségem?
Gyors első átlépési választáshoz használd ezt a sorozatot:
1. Mérd meg a DUT-t.
2. Határozd meg, hány DUT-ot tesztelnek egyszerre.
3. Megerősít a tényleges betöltési orientáció.
4. Add hozzá a rögzítőt vagy a racket.
5. Definiáljuk a teljes betöltött W × H × D-t.
6. Ellenőrizd a kamra ajtaját és a keringési távolságot.
7. Add hozzá a DUT-t és a fixture tömeget.
8. Ha áramot kap, határozd meg a maximális élő hőterhelést.
9. Határozd meg a hőmérséklet-, páratartalom- és átmeneti követelményeket.
Csak ezután hasonlítsuk össze:
100 L vs 225 L vs 408 L vs 800 L vs 1000 L
Ne válaszd ki a litereket, és ne próbáld meg a teszt illeszkedését.
Először definiáld a tesztet. Válaszd ki a kamrát másodszor.
Mit küldj a környezeti kamráddal RFQ-val
Egy hasznos ajánlatkérésnek nem kell hosszúnak lennie.
A kamra méretezéséhez ezek a bemenetek értékesebbek, mint pusztán névleges kapacitás kérése:
Egy termékfotó, CAD képernyőkép vagy egyszerű betöltő vázlat gyakran elegendő olyan kérdések megoldására, amelyeket egy literérték nem tud.
FAQ
Milyen méretű környezeti kamrára van szükségem?
Kezdjük a teljes betöltött burkolóval, nem csak a DUT térfogattal. Határozzák meg a DUT méreteket, mennyiségét, tájékzatát, rögzítőszerkezetet vagy tartóját, ajtóigényt, légáramlási távolságot, teljes terhelést és bármilyen élő hőterhelést. Ezután hasonlítsd össze ezeket a követelményeket a jelölt kamrák belső méreteivel és terheléses teljesítményével.
Több DUT esetén jobb a 225L vagy 408L?
Egyik méret sem automatikusan jobb. Egy 225 literes kamra elegendő lehet több kompakt DUT hatékony elrendezéséhez, míg egy 408 L-es kamra praktikusabb szerelvény-, kábel- és keringési helyet biztosíthat. Határozd meg a betöltési elrendezést, mielőtt ezek közül választasz.
Mennyi teremet foglalhat el a DUT?
Nincs olyan egyetemes százalék, amely garantálná az érvényes betöltési feltételt. A térfogatarányok segíthetnek azonosítani egy nyilvánvalóan zsúfolt elrendezést, de a DUT geometriáját, a szerelvény kialakítását és a légáramlás akadályát még mindig értékelni kell.
Szüksége van egy meghajtású DUT-nak nagyobb környezeti kamrá?
Nem feltétlenül. Egy táplált DUT
Vegyek nagyobb kamrát a jövőbeni teszteléshez?
Ez akkor is érthető, ha a jövőbeli DUT dimenziók, tételmennyiségek vagy fixture-követelmények már ésszerűen meg vannak határozva. Ha a jövőbeli igény ismeretlen, a kamra jelentős túlméretezése növelheti a lábnyomot és a rendszer kapacitását anélkül, hogy egy konkrét tesztelési igényt megoldana.
Válassza ki a teszt körüli kamrát
Nincs természetes folyamat, ami azt mondja:
Kis termék → 100 L
Medium product → 408 L
Nagy termék → 1000 L
A valódi kamra kiválasztása kevésbé rendezett ennél.
Egy 225 L-es kamra egy projekthez teljesen elegendő, és egy másik DUT-hoz kényelmetlenül kicsi, amelynek fizikai térfogata szinte megvan.
Egy 408 L-es kamra a rögzítő geometriája miatt választható, nem pedig a termék mérete miatt.
Egy 800 L-es kamra logikus lehet, mert nyolc példánynak kell egyszerre működnie.
És egy 1000 L-es kamra még akkor is felesleges, ha a költségvetés ezt megengedi.
Minden kamra kapacitásnövekedésnek meg kell oldania egy konkrét korlátot:
Geometria · betöltés · Fixture · Airflow · Mennyiség · Áteresztő
kapacitásAztán van egy második kérdés:
Képes a kamra fenntartani a szükséges környezetet a tényleges terheléssel és hőtermeléssel?
Tartsuk külön ezt a két kérdést, így a környezeti kamra méretezése sokkal könnyebbé válik.
Mielőtt kérnéd a kamra méretét, küldd el a tesztborítékot:
DUT W × H × D · mennyiség · Orientáció · Rögzítő / állvány · Teljes tömeg · Élő hőterhelés · Hőmérsékleti tartomány · Páratartalom · Rámpa követelmény · Alkalmazandó szabvány
Termékfotó vagy betöltési rajz még jobb.
